当前位置：首页 > 产品世界 产品世界
干式变压器
概 述
SC(B)10/11系列环氧浇注干式变压器是用带填料的F级环氧树脂混合料，经真空薄膜脱气后，在真空和压力 下，薄层浇注内外表面放在玻璃丝成型网增强的高低压线圈，呈一种机械强度、电气强度、耐热程度很高的干式变 压器。是城市电网改造的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地 铁、地下电站、实验室、车站、码头、机场、组合变电站等要求阻燃、防爆、防潮的重要场所。

型号及其含义


产品正常使用环境
海拔高度：≤1000m； 环境温度：
超高温度：40℃；
超低温度：-25℃（户外干式变压器）； 超低温度：-5℃（户内干式变压器）； 超高月平均温度：30℃； 超高年平均温度：20℃；
周围空气相对湿度应低于93%，线圈表面不应出现水滴； 三相变压器的三相电源电压应近似对称；
电源电压波形应近似于正弦波。

标准
GB1094.1 《电力变压器 第1部分：总则》
GB1094.11 《电力变压器 第11部分：干式电力变压器》
GB/T10228 《干式电力变压器技术参数和要求》
GB311.1 《高压输变电设备的绝缘配合》
GB/T311.2 《绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则》
GB/T311.6 《高电压试验技术 第5部分：测量球隙》
GB50150 《电气装置安装工程 电气设备交接试验标准》
GB/T5273 《变压器、高压电器和套管的接线端子》
GB/T17211 《干式电力变压器负载导则》
GB/T191 《包装储运图示标志》
GB/T2900.15 《电工术语 变压器 互感器 调压器和电抗器》
JB/T10088 《6kV～500kV级电力变压器声级》

产品特点：
• 抗短路能力强、损耗低、空载电流小、耐冲击力强、局部放电量低、噪声小，散热能力强。
• 我公司生产的产品性能参数均优于GB和IEC标准。
• 安全、难燃、防火、无污染，可直接安装在负荷中心。
• 免维护、安装便捷、综合运行成本低。
• 可靠性高、机械强度高。
• 抗震能力强。
• 防潮、抗腐蚀。
• 过载能力强，在无风冷的情况下可以120%负荷长期运行。
• 适用于：人口密集，场所狭窄的市区变电站。

产品参数

10kV系列


SC(B)10三相环氧浇注干式电力变压器
  型号   额定 容量 (kVA) 电压组合
(kV) 		  联结 组标 号   空载 损耗 (W)   负载 损耗 (W)   变压 器重 量(kg)   参考尺寸 (mm) L*W*H   外壳尺寸
(mm)L*W*H 		  变压器 带外壳 总重(kg)   阻抗 电压 (%)
高压
H.V. 		低压
L.V.
SC10-30 30             6,6.3,
10,
10.5,11 		            0.4             Dyn11 Yyn0 190 710 250 680*450*640 1080*850*1020 400         4
SC10-50 50 270 1000 300 700*450*640 1100*850*1040 450
SC10-80 80 370 1380 430 860*450*760 1260*850*1150 600
SC10-100 100 400 1570 630 920*780*900 1500*1300*2200 830
SC10-125 125 470 1850 700 920*780*950 1500*1300*2200 900
SC10-160 160 540 2130 800 920*780*1000 1500*1300*2200 1000
SC10-200 200 620 2530 950 1100*780*960 1800*1300*2200 1150
SC10-250 250 720 2760 1100 1100*650*1150 1800*1300*2200 1300
SC10-315 315 880 3470 1300 1100*940*1150 1800*1300*2200 1500
SC(B)10-400 400 980 3990 1500 1100*940*1200 1800*1300*2200 1800
SC(B)10-500 500 1160 4880 2000 1350*940*1200 2000*1500*2200 2250
SC(B)10-630 630 1340 5880 2050 1350*940*1300 2300*1500*2200 2300
SC(B)10-630 630 1300 5960 2050 1400*940*1130 2300*1500*2200 2300     6
SC(B)10-800 800 1520 6960 2350 1450*940*1140 2300*1500*2200 2600
SC(B)10-1000 1000 1770 8130 2750 1500*940*1250 2300*1500*2200 3000
SC(B)10-1250 1250 2090 9690 3100 1500*940*1300 2300*1800*2200 3300
SC(B)10-1600 1600 2450 11730 3600 1550*940*1410 2300*1500*2200 4000
SC(B)10-2000 2000 3050 14450 4600 1650*1190*1780 2400*1600*2200 5000
SC(B)10-2500 2500 3600 17170 5500 1720*1190*1800 2500*1600*2200 6000

SC(B)11三相环氧浇注干式电力变压器

  型号   额定 容量 (kVA) 电压组合
(kV) 		  联结 组标 号   空载 损耗 (W)   负载 损耗 (W)   变压 器重 量(kg)   参考尺寸 (mm) L*W*H   外壳尺寸
(mm)L*W*H 		  变压器 带外壳 总重(kg)   阻抗 电压 (%)
高压
H.V. 		低压
L.V.
SC11-30 30             6,6.3,
10,
10.5,11 		            0.4             Dyn11 Yyn0 168 710 250 680*450*640 1080*850*1020 400         4
SC11-50 50 238 1000 300 700*450*640 1100*850*1040 450
SC11-80 80 322 1380 430 860*450*760 1260*850*1150 600
SC11-100 100 350 1570 630 920*780*900 1500*1300*2200 830
SC11-125 125 413 1850 700 920*780*950 1500*1300*2200 900
SC11-160 160 476 2130 800 920*780*1000 1500*1300*2200 1000
SC11-200 200 546 2530 950 1100*780*960 1800*1300*2200 1150
SC11-250 250 630 2760 1100 1100*650*1150 1800*1300*2200 1300
SC11-315 315 770 3470 1300 1100*940*1150 1800*1300*2200 1500
SC(B)11-400 400 854 3990 1500 1100*940*1200 1800*1300*2200 1800
SC(B)11-500 500 1015 4880 2000 1350*940*1200 2000*1500*2200 2250
SC(B)11-630 630 1176 5880 2050 1350*940*1300 2300*1500*2200 2300
SC(B)11-630 630 1134 5960 2050 1400*940*1130 2300*1500*2200 2300     6
SC(B)11-800 800 1330 6960 2350 1450*940*1140 2300*1500*2200 2600
SC(B)11-1000 1000 1547 8130 2750 1500*940*1250 2300*1500*2200 3000
SC(B)11-1250 1250 1827 9690 3100 1500*940*1300 2300*1800*2200 3300
SC(B)11-1600 1600 2142 11730 3600 1550*940*1410 2300*1500*2200 4000
SC(B)11-2000 2000 2905 14450 4600 1650*1190*1780 2400*1600*2200 5000
SC(B)11-2500 2500 3500 17170 5500 1720*1190*1800 2500*1600*2200 6000

20kV系列

SC(B)10三相环氧浇注干式电力变压器

  型号   额定 容量 (kVA) 电压组合
(kV) 		  联结 组标 号   空载 损耗 (W)   负载 损耗 (W)   变压 器重 量(kg)   参考尺寸 (mm) L*W*H   外壳尺寸
(mm)L*W*H 		  变压器 带外壳 总重(kg)   阻抗 电压 (%)
高压
H.V. 		低压
L.V.
SC10-50 50           20,22
24
±2×
2.5% 		            0.4             Dyn11 Yyn0 340 1230 600 1050*700*950 1600*1300*2200 800             6
SC10-100 100 540 1990 900 1100*700*1200 1600*1300*2200 1100
SC10-160 160 670 2470 1100 1200*800*1200 1600*1300*2200 1300
SC10-200 200 730 2940 1200 1250*800*1250 1800*1350*2200 1400
SC10-250 250 840 3420 1500 1300*800*1280 1800*1350*2200 1700
SC10-315 315 970 4080 1700 1400*940*1280 1800*1350*2200 1950
SC(B)10-400 400 1150 4840 1800 1450*940*1300 2000*1400*2200 2050
SC(B)10-500 500 1350 5790 2200 1450*940*1340 2000*1400*2200 2450
SC(B)10-630 630 1530 6840 2250 1500*940*1480 2000*1400*2200 2500
SC(B)10-800 800 1750 8260 2500 1540*940*1510 2150*1450*2200 2750
SC(B)10-1000 1000 2070 9780 2940 1580*940*1730 2150*1450*2200 3200
SC(B)10-1250 1250 2380 11500 3290 1580*940*1760 2300*1500*2200 3800
SC(B)10-1600 1600 2790 13800 4240 1860*1190*1800 2400*1550*2200 4550
SC(B)10-2000 2000 3240 16300 5200 1910*1190*1900 2600*1600*2200 5500
SC(B)10-2500 2500 3870 19300 6020 2000*1190*2000 2600*1600*2200 6400

35kV系列

SC(B)10三相环氧浇注干式电力变压器
型号 额定 容量 (kVA) 电压组合
(kV) 		联结 组标 号 空载 损耗 (W) 负载 损耗 (W) 变压 器重 量(kg) 参考尺寸 (mm) L*W*H 外壳尺寸
(mm)L*W*H 		变压器 带外壳 总重(kg) 阻抗 电压 (%)
高压
H.V. 		低压
L.V.
SC10-50 50 35,36
37
38.5
±2×
2.5% 		0.4 Dyn11 Yyn0 450 1420 610 1100*750*1350 2000*1550*2200 860 6
SC(B)10-100 100 630 2090 920 1300*750*1450 2000*1550*2200 1170
SC(B)10-160 160 790 2810 1200 1450*750*1450 2150*1550*2200 1500
SC(B)10-200 200 880 3320 1350 1450*750*1500 2150*1550*2200 1550
SC(B)10-250 250 990 3800 1500 1450*940*1550 2150*1550*2200 1800
SC(B)10-315 315 1170 4510 1750 1500*940*1600 2300*1600*2200 1950
SC(B)10-400 400 1370 5410 1900 1540*940*1700 2300*1600*2200 2200
SC(B)10-500 500 1620 6650 2250 1560*940*1700 2300*1700*2400 2550
SC(B)10-630 630 1860 7690 2550 1650*940*1750 2500*1700*2400 2850
SC(B)10-800 800 2160 9120 3250 1750*940*1950 2700*1800*2500 3600
SC(B)10-1000 1000 2430 10400 3600 1800*940*1950 2700*1800*2500 3950
SC(B)10-1250 1250 2830 12700 4150 1850*940*2000 2800*1900*2700 4550
SC(B)10-1600 1600 3240 15400 4800 1900*1240*2200 2800*1900*2700 5200
SC(B)10-2000 2000 3820 18200 5900 2100*1240*2200 2800*1900*2700 6300
SC(B)10-2500 2500 4455 21800 6800 2200*1240*2300 3000*1950*2800 7250

主要配件

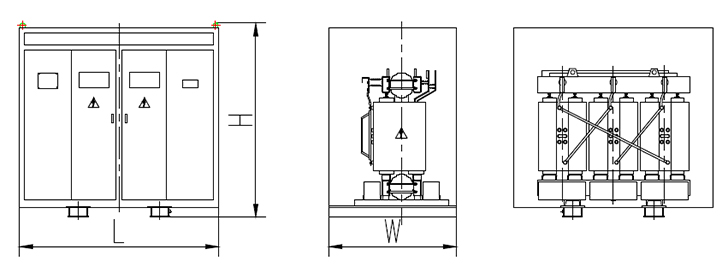

外壳

保护外壳可分为户内型和户外型。 户内型在使用时，考虑到散热，维护问题，如有足
够的安装空间，一般不加配外壳为好，如用户需要，可 配备外壳，外壳上设有多个观察孔，外壳可喷涂用户需 要的颜色。
外壳防护等级一般分为IP20或者IP23等。IP23是防 止与垂直成60°以内的水滴流入，适合户外安装使用。
外壳材质分为：普通钢板喷塑，不锈钢板，铝合金 复合板等。

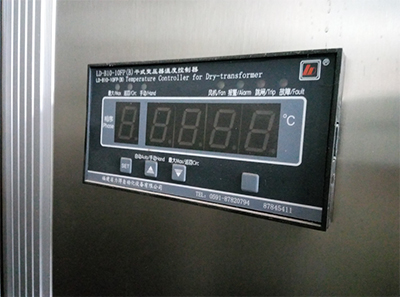

温控装置

变压器均装有温度过热保护装置，过热保护装置主 要通过预埋在低压线圈内的PT热敏电阻实现变压器温度 检测与控制，通过RS232/485通讯接口实现输出数字信 号。该装置可提供如下功能：
变压器运行过程中巡回显示三相绕组温度值。 显示超热一相绕组温度值。 超温报警、超温跳闸。 声光报警、风机启动。



风冷装置

干式变压器分为自然空气冷却（AN）和强迫空气冷 却（AF）。
自然空气冷却（AN）时，正常使用条件下，可连续 输出100%的额定容量。
强迫空气冷却（AF）时，正常使用条件下，可实现 增容50%，适用于各种急救过负荷或断续过负荷运行，由 于负载损耗和阻抗电阻增幅较大，一般不推荐强迫空气 冷却（AF）长时间连续过负荷运行。
