S13-M.ZT调容调压变压器
概 述
建设改造要求,研制开发的一种智能化、节能型新型设备。它 可根据用户实际运行电压高低、负荷大小、电能质量优劣等实 际情况,利用组合式调容调压开关改变变压器线圈各抽头的接 法和负荷开关状态,使变压器在不同分接头、额定容量间自动 切换,实现自动的调容调压、远程负控、三相不平衡调节等功 能,还可利用分级精细自动控制进行无功补偿,从而降低空载 损耗,实现变压器的节能运行,达到节能目的。
该产品适用于交流50Hz、额定电压10/0.4k V、容量 630kVA及以下的配电区域,主要应用于季节性或昼夜负荷变化 幅度较大的城市居民区、商业区、工业区和农村电网。具备智能化操控、结构合理、实用性强、节能效果显著等特点,对于保障配电系统安全运行,提高电网供电质量具有深远的 意义。

型号及其含义


产品执行标准
GB1094 《电力变压器》
JB/T10088 《6kV~500kV级电力变压器声级》
GB/T6451 《油浸式电力变压器技术参数和要求》
GB2536 《电工流体 变压器和开关用的未使用过的矿物绝缘油》
DL/T59 《电力设备预防性试验规程》
DL/T572 《电力变压器运行规程》
DL/T573 《电力变压器检修导则》


使用的环境条件
环境温度:
超高温度:+45℃;
超低温度:-25℃;
日平均温度不超过+35℃;
环境湿度:
日平均相对湿度不大于95%;
月平均相对湿度不大于90%;
超大风速不超过35m/s;
海拔高度 ≤2000m;
污秽程度不大于Ⅲ级;
户外安装,但不适用于火灾、爆炸、化学腐蚀及剧烈震动场所。

功能特点

变压器油箱配置有载调压开关,具有自动调压功能。变压器存在阻抗,在功率传输中,将产生电压降,并随着 用户侧负荷的变化而变化。系统电压的波动加上用户或线路负荷的不稳定将引起电压较大的变动。在实现无功功率 就地平衡的前提下,当电压变动超过定值时,调压变压器分接开关可以自动调节电压高低,使变压器低压侧电压输 出稳定在合格范围内,从而提升了供电电压质量,延长了设备寿命,解决了配电网负荷峰谷时段电压合格率低的问 题。

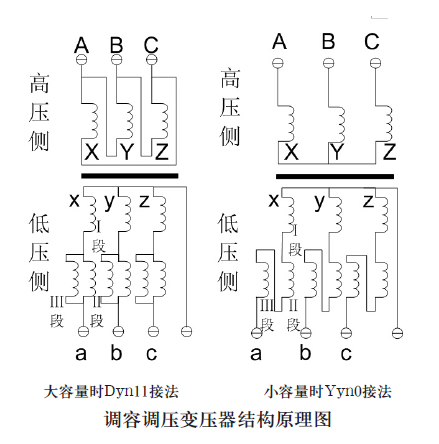

变压器油箱配置调容开关,具有自动调容功能。变压器三相高压绕着在大容量时接成三角形(D),小容量时接 成星形(Y)。每相低压绕组由三段线匝组成:Ⅰ段为少数线匝;Ⅱ段、Ⅲ段为多数线匝,采用并绕方式绕制。变压 器大容量运行时Ⅱ段、Ⅲ段并联后与Ⅰ段串联,小容量运行时Ⅰ、Ⅱ、Ⅲ段全部串联,如图所示。




产品参数
S13-M.ZT调容调压变压器
型号 额定容量
(kVA)
典型电压组合
(kV)
联结组 标号 阻抗电 压(%) 总重
(t)
参考尺寸(mm) L*W*H 空载损耗
(W)
负载损耗
(W)
S13-M.ZT -160/10 160(50) 高压H.V. 36.75,38.5
±2×2.5%
低压L.V. 0.27-0.27
Dyn11- yn11 Yd11-d11 6.5 1.1 1700*1000*1200 200(100) 2310(870)
S13-M.ZT -200/10 200(63) 1.3 1700*1000*1300 240(110) 2730(1040)
S13-M.ZT -250/10 250(80) 1.4 1750*1050*1350 290(130) 3200(1250)
S13-M.ZT -315/10 315(100) 1.6 1800*1050*1400 340(150) 3830(1500)
S13-M.ZT -400/10 400(125) 1.9 1900*1100*1450 410(170) 4520(1800)
S13-M.ZT -500/10 500(160) 2.2 2000*1100*1500 480(200) 5410(2200)
S13-M.ZT -630/10 630(200) 2.7 2100*1200*1500 570(240) 6200(2600)
