ZGS11-H(Z)组合式变电站

概 述
ZGS11-H(Z)组合式变电站(又称美式箱变)。是将变压 器器身、高压负荷开关、保护用熔断器等设备统一设计,放在 同一密封油箱中,备有齐全的运行检视仪表,如压力计、压力 释放阀、油位计、油温表等,美式箱变具有供电可靠、结构合 理、安装迅速、灵活、操作方便、体积小、造价低等性 能,既可用于户外、又可用于户内,广泛应用于工业园区、居 民小区、商业中心及高层建筑等各种场所。

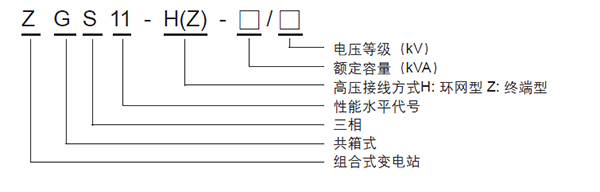

型号及其含义


美式箱变特点
全密封、全绝缘结构,无需绝缘距离,可靠保护人身安全。 体积小,结构紧凑,仅为国内同容量箱变的1/3左右。 既可用于环网,又可用于终端,转换十分方便,提高了供电的灵活性。 损耗小,与国内同型变压器的损耗相同,可根据客户需要提供损耗水平不同系列以及非晶合金铁心系列的组合式
变压器供选择。
电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关的特点,操作方便、灵
活。
采用双熔丝保护,运行可靠。 箱体采用防腐设计和特殊喷漆处理,可广泛适用于各种恶劣环境,如多暴风雨的高污染地区。


产品参数

10kV ZGS11-Z(H)组合式变压器
额定容量
(kVA)
典型电压组合
(kV)
联结组 标号 阻抗电 压(%) 空载损耗
(W)
负载损耗
(W)
  总重(kg) 参考尺寸(mm) L*W*H
30     高压H.V. 6,6.3,10,10.5
±2×2.5%
±5%
低压L.V. 0.4
      Dyn11 Yyn0       4 100 630/600 1130 1800*1250*2000
50 130 910/870 1180 1800*1250*2000
63 150 1090/1040 1220 1800*1250*2000
80 180 1310/1250 1250 1800*1500*2000
100 200 1580/1500 1290 1800*1500*2000
125 240 1890/1800 1340 1800*1500*2000
160 290 2310/2200 1400 1800*1500*2000
200 330 2730/2600 1540 1800*1550*2000
250 400 3200/3050 1630 1800*1550*2000
315 480 3830/3650 1836 1800*1650*2000
400 570 4520/4300 2165 1800*1650*2000
500   4.5 680 5410/5150 2366 1800*1750*2000
630 810 6200 2800 1800*1750*2000
800 980 7500 3270 1800*1800*2000
1000 1150 10300 3592 1800*1800*2000

  20kV ZGS11-Z(H)组合式变压器
额定容量
(kVA)
典型电压组合
(kV)
联结组 标号 阻抗电 压(%) 空载损耗
(W)
负载损耗
(W)
  总重(kg) 参考尺寸(mm) L*W*H
30   高压H.V.
20
±2×2.5%
±5%
低压L.V. 0.4
      Dyn11 Yyn0       5.5 90 690/660 1340 1800*1320*2000
50 130 1010/960 1388 1800*1320*2000
63 150 1200/1150 1424 1800*1320*2000
80 180 1440/1370 1454 1800*1550*2000
100 200 1730/1650 1493 1800*1550*2000
125 240 2080/1980 1544 1800*1550*2000
160 290 2540/2420 1602 1800*1550*2000
200 330 3000/2860 1744 1800*1600*2000
250 400 3520/3350 1832 1800*1600*2000
315 480 4210/4010 2038 1800*1700*2000
400 570 4970/4730 2367 1800*1700*2000
500 680 5940/5660 2564 1800*1800*2000
630   6 810 6820 3020 1800*1800*2000
800 980 8250 3472 1800*1850*2000
1000 1150 11330 3798 1800*1850*2000
